Produktbezeichnung

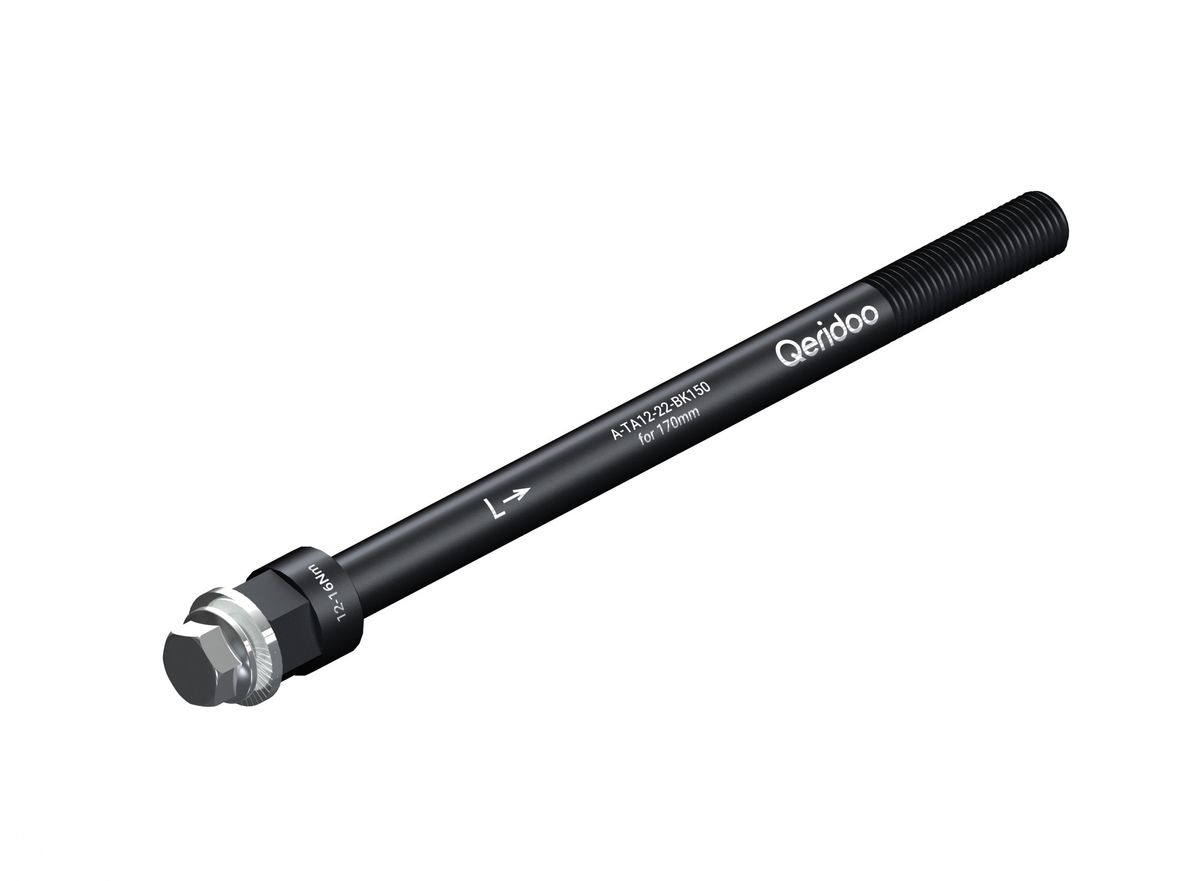

Steckachsadapter M12x1,5 170 mm
Artikelnummern
Produktbeschreibung
Der Steckachsadapter ersetzt die Steckachse Deines Fahrrads und ermöglicht die Montage der „Kupplung Fahrradanbindung“. Passend für 1,5 mm Gewindesteigung und die Einbaulänge von 170 mm.
Bestimmungsgemäße Verwendung
Das Produkt ist ausschließlich zur Verwendung mit Qeridoo Produkten gedacht. Prüfe vorab die Kompatibilität mit deinem Qeridoo.
Nicht bestimmungsgemäße Verwendung
Das Produkt ist kein Kinderspielzeug und darf nicht als solches benutzt werden. Verwende das Produkt nicht an Fahrrädern, die nicht für das Ziehen von Anhänger geeignet sind.
Technische Daten
- Material: Hochfeste Aluminiumlegierung
- Maße: 20,2 x 1,9 x 1,9 cm
- Achsdurchmesser: 12 mm
- Gewindesteigung: 1,5 mm (E-Thru Standard)
- Ermöglicht folgende Einbaulängen: 170 mm
- Empfohlenes Drehmoment: 12 – 15 Nm
- Gewicht: 0,041 kg
Bei Verwendung von Zubehör muss dieses von der Nutzlast abgezogen werden. Das Leergewicht des Qeridoo mit verbauten Zubehörteilen plus Zuladung darf das zulässige Gesamtgewicht nicht überschreiten. Nach StVZO (Straßenverkehrs-Zulassung-Ordnung | gültig in Deutschland) gilt ein maximales Gesamtgewicht von 40 kg für ungebremste Anhänger.
Für die Montage wird ein Drehmomentschlüssel (0–50 Nm) mit 17-mm-Adapter benötigt.
- Steckachsensystem: 12 mm x 1,5 mm (E-Thru)
- Geeignet für: Moderne Fahrräder mit E-Thru Steckachssystem
- Benötigt wird: Kupplung Fahrradanbindung (KUFA-20)
- Anhängerkompatibilität: Qeridoo Anhänger mit KUFA-Kupplungssystem
- Empfehlung: Benutze zur Montage Anti-Seize Montagepaste
Sicherheits- und Warnhinweise
WARNUNG!
- Entferne die Verpackungsmaterialien und entsorge diese gemäß den in Deiner Region geltenden Umweltrichtlinien.
- Dieses Produkt ist kein Kinderspielzeug und darf nicht als solches zweckentfremdet werden.
- Verwende kein Werkzeug, das mit gewöhnlichem Stahl in Berührung kam – auch kleinste Stahlpartikel können übertragen werden und zu Kontaktkorrosion führen. Durch die Bauweise der Kupplung kann es an der Kontaktstelle zum Fahrradrahmen zu leichten Kratzern oder Abriebspuren kommen. Dies ist technisch bedingt und kein Reklamationsgrund.
- Vor der Montage sollte die Kompatibilität geprüft werden, denn die Achse ist nicht geeignet für Fahrräder mit Carbon-Ausfallenden oder Carbon-Hinterbau. Für Aluminium- oder Stahlrahmen empfehlen wir ein Anzugsdrehmoment von 12–15 Nm, wobei die Herstellerangaben Deines Fahrrads immer vorrangig zu beachten sind. Die Steckachse muss mindestens sechs volle Gewindegänge im Ausfallende greifen, um eine sichere Klemmung zu gewährleisten. Nach den ersten Fahrten solltest du außerdem prüfen, ob die Achse noch fest sitzt, und sie gegebenenfalls nachziehen.
GEFAHR!
Die fachgerechte Montage des Steckachsadapters ist entscheidend für einen sicheren Anhängerbetrieb. Eine falsch installierte Achse kann sich während der Fahrt lösen und schwere Unfälle zur Folge haben. Wenn Du Dir unsicher bist, lasse die Montage von einer qualifizierten Fachwerkstatt durchführen.
Pflege- und Aufbewahrungshinweise
- Nach Gebrauch reinigen und trocken lagern
- Nicht dauerhaft Feuchtigkeit oder aggressiven Chemikalien aussetzen
- Verwende zur Reinigung nur Wasser und haushaltsübliche Pflegemittel wie z. B. Spül- und Textilpflegemittel oder weiche Tücher
- Außerhalb der Reichweite von Kindern aufbewahren
Konformität & Sicherheit
Dieses Produkt wurde unter Berücksichtigung der geltenden EU-Sicherheitsanforderungen entwickelt und hergestellt. Die verwendeten Materialien entsprechen den einschlägigen Sicherheits- und Qualitätsstandards.
