Produktbezeichnung

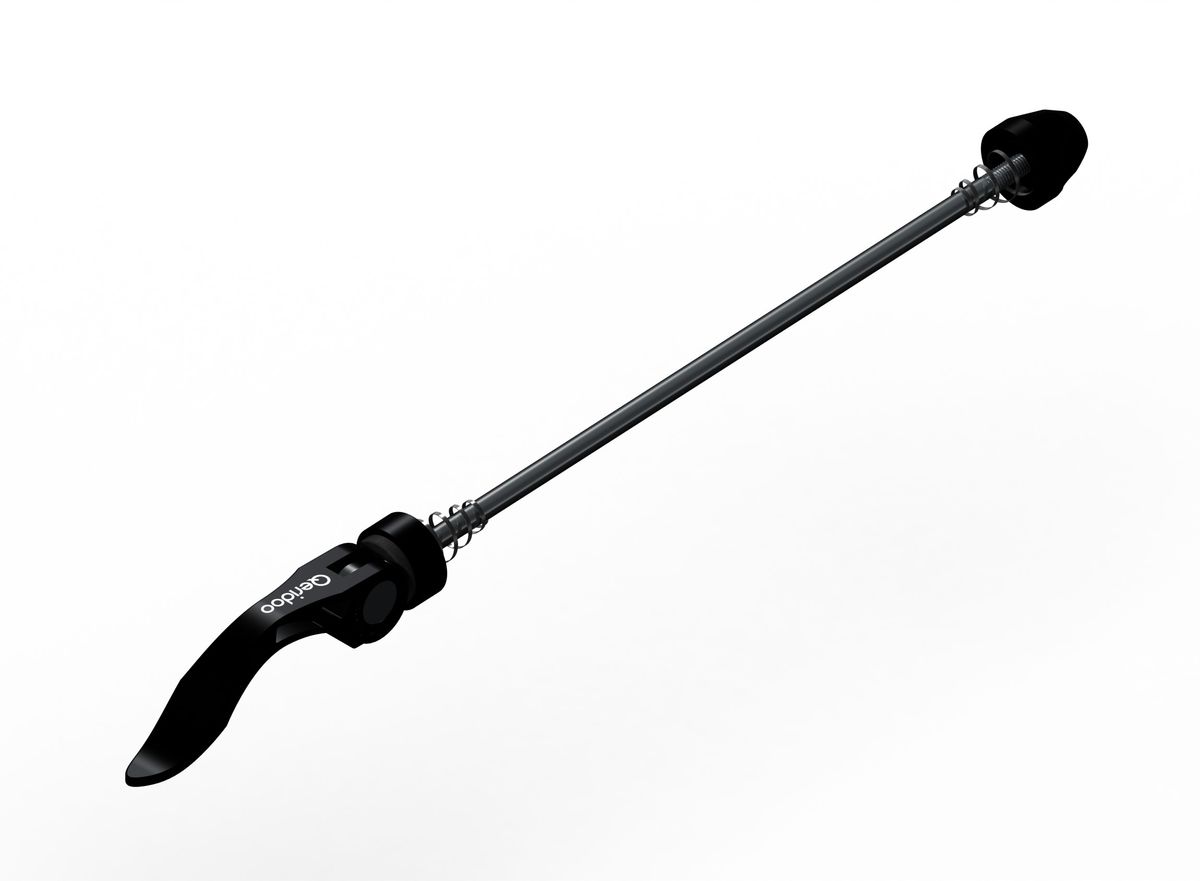

Verlängerte Schnellspannachse 190 mm
Artikelnummern
Produktbeschreibung
Die verlängerte Schnellspannachse 190 mm dient als Ersatz der vorhandenen Schnellspannachse und ermöglicht Dir eine optimale Kupplungsanbindung.
Bestimmungsgemäße Verwendung
Das Produkt ist ausschließlich zur Verwendung mit Qeridoo Produkten gedacht. Prüfe vorab die Kompatibilität mit deinem Qeridoo.
Nicht bestimmungsgemäße Verwendung
Das Produkt ist kein Kinderspielzeug und darf nicht als solches benutzt werden. Verwende das Produkt nicht an Fahrrädern, die nicht für das Ziehen von Anhänger geeignet sind.
Technische Daten
- Material: Edelstahl
- Maße: 21,6 x 7,6 x 1,9 cm
- Ermöglicht folgende Einbaulängen: 190 mm
- Gewicht: 0,067 kg
Bei Verwendung von Zubehör muss dieses von der Nutzlast abgezogen werden. Das Leergewicht des Qeridoo (oder Leggero) mit verbauten Zubehörteilen plus Zuladung darf das zulässige Gesamtgewicht nicht überschreiten. Nach StVZO (Straßenverkehrs-Zulassung-Ordnung | gültig in Deutschland) gilt ein maximales Gesamtgewicht von 40 kg für ungebremste Anhänger.
Sicherheits- und Warnhinweise
WARNUNG!
- Entferne die Verpackungsmaterialien und entsorge diese gemäß den in Deiner Region geltenden Umweltrichtlinien.
- Dieses Produkt ist kein Kinderspielzeug und darf nicht als solches zweckentfremdet werden.
- Verwende kein Werkzeug, das mit gewöhnlichem Stahl in Berührung kam – auch kleinste Stahlpartikel können übertragen werden und zu Kontaktkorrosion führen. Durch die Bauweise der Kupplung kann es an der Kontaktstelle zum Fahrradrahmen zu leichten Kratzern oder Abriebspuren kommen. Dies ist technisch bedingt und kein Reklamationsgrund.
- Vor der Montage sollte die Kompatibilität geprüft werden, denn die Achse ist nicht geeignet für Fahrräder mit Carbon-Ausfallenden oder Carbon-Hinterbau. Für Aluminium- oder Stahlrahmen empfehlen wir ein Anzugsdrehmoment von 12–15 Nm, wobei die Herstellerangaben Deines Fahrrads immer vorrangig zu beachten sind. Die Steckachse muss mindestens sechs volle Gewindegänge im Ausfallende greifen, um eine sichere Klemmung zu gewährleisten. Nach den ersten Fahrten solltest du außerdem prüfen, ob die Achse noch fest sitzt, und sie gegebenenfalls nachziehen.
- Verwende das bei der Kupplung mitgelieferte M5 Reduzierstück.
GEFAHR!
- Die fachgerechte Montage ist entscheidend für einen sicheren Anhängerbetrieb. Eine falsch installierte Achse kann sich während der Fahrt lösen und schwere Unfälle zur Folge haben. Wenn Du Dir unsicher bist, lasse die Montage von einer qualifizierten Fachwerkstatt durchführen.
- Die Achsmutter muss fest angezogen werden, um eine ausreichende Klemmkraft zu gewährleisten. Schließe den Hebel des Schnellspanners. Hierzu solltest Du einiges an Kraft aufwenden müssen. Lässt sich der Hebel leicht schließen, ist auch wenig Kraft notwendig um ihn zu öffnen und Du begibst dich in die Gefahr, dass er sich ungewollt löst! Um die Spannung zu erhöhen, drehe die Kontermutter ein Stück weiter auf die Schnellspannachse.
Pflege- und Aufbewahrungshinweise
- Nach Gebrauch reinigen und trocken lagern
- Nicht dauerhaft Feuchtigkeit oder aggressiven Chemikalien aussetzen
- Verwende zur Reinigung nur Wasser und haushaltsübliche Pflegemittel wie z. B. Spül- und Textilpflegemittel oder weiche Tücher
- Außerhalb der Reichweite von Kindern aufbewahren
Konformität & Sicherheit
Dieses Produkt wurde unter Berücksichtigung der geltenden EU-Sicherheitsanforderungen entwickelt und hergestellt. Die verwendeten Materialien entsprechen den einschlägigen Sicherheits- und Qualitätsstandards.
